seria: UPS On-line 3/3 fazowe
ORVALDI V10-60KL 3P-3P
Doskonałe zarządzanie siecią. ORVALDI V10-60KL 3/3, zoptymalizowany z panelem dotykowym 4,3" dla wydajnej obsługi i kontroli.
Cechy produktu:
- Online: zapewnia stabilną i niezawodną moc.
- Wyświetlacz dotykowy: intuicyjny interfejs o przekątnej 4,3 cala zapewniający łatwą obsługę.
- Współczynnik mocy: współczynnik mocy wyjściowej 1.
- Praca równoległa: obsługuje do trzech jednostek w celu zwiększenia wydajności.
- Super Charger: ładowarka 12 A zapewniająca dłuższe zasilanie awaryjne przy użyciu dużych akumulatorów zewnętrznych.
- Aktywny PFC: Korekta wejściowego współczynnika mocy wynosząca 0,99.
- Kompatybilny z generatorem: Może współpracować z generatorami.
- Bypass: obejmuje obejście konserwacyjne.
- Komunikacja: Standard RS-232/USB, opcjonalnie SNMP.
Lista zastosowań:
- Elektronika domowa
- Oświetlenie awaryjne
- Systemy alarmowe
- Sprzęt telekomunikacyjny
- Urządzenia fiskalne
- Serwery i małe sieci (aktywny PFC)
- Sprzęt medyczny
- Obciążenia krytyczne w centrach danych
Software - ViewPower
Instrukcja obsługiSPRAWDZONA JAKOŚĆ:
ORVALDI, zgodnie z warunkami ubezpieczenia, wymieni, naprawi lub zrekompensuje produkty ORVALDI i/lub podłączone urządzenia w przypadku uszkodzenia w wyniku przepięcia elektrycznego. Maksymalna łączna kwota rekompensaty wynosi 5000 euro (pięć tysięcy euro)

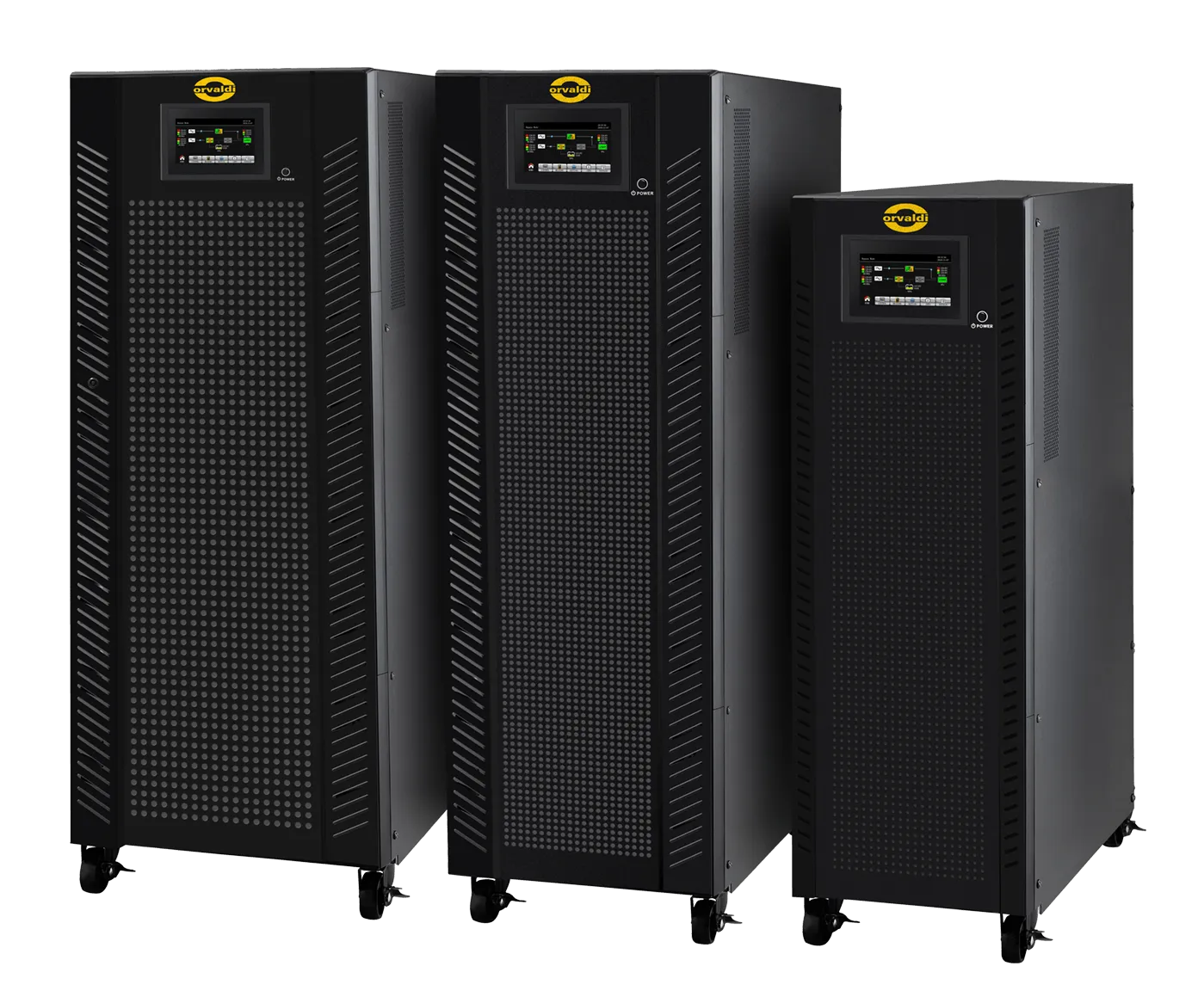

ORVALDI V10-60KL
Poznaj serię ORVALDI V10-60KL 3/3, opracowaną z wykorzystaniem technologii podwójnej konwersji, która gwarantuje doskonałą jakość napięcia niezależnie od zakłóceń w sieci zasilającej oraz rodzaju podłączonych urządzeń. Dzięki współczynnikowi mocy wyjściowej wynoszącemu PF=1,0, te UPS-y oferują najwyższą efektywność energetyczną. Lekka konstrukcja, pozbawiona wbudowanych akumulatorów, jest zoptymalizowana do pracy z zewnętrznymi bateriami, co czyni je idealnym rozwiązaniem dla szerokiego zakresu zastosowań. Zasilacze te są wyposażone w różnorodne interfejsy komunikacyjne, takie jak RS232 i USB, co umożliwia łatwe monitorowanie i zarządzanie zarówno samym urządzeniem, jak i podłączonymi odbiornikami. W standardzie dostępne jest oprogramowanie ViewPower, które pozwala na zdalne monitorowanie pracy UPS-a
Seria ORVALDI V10-60KL 3/3 jest wyposażona w gniazdo dla karty SNMP w celu sieciowego zarządzania UPSem. Wbudowany system pracy równoległej pozwala na łatwą rozbudowę mocy aż do trzech urządzeń, z zachowaniem dopuszczalnych współdzielonych akumulatorów dla układu równoległego oraz regulowaną ilością podłączanych akumulatorów. Wydajna ładowarka 12A do akumulatorów zewnętrznych (±192-240V DC) zapewnia dłuższy czas podtrzymania. Jednostki UPS są kompaktowe i mobilne dzięki zintegrowanym kółkom. Dodatkowo funkcja zimnego startu pozwala na uruchomienie urządzenia bez zasilania sieciowego. Intuicyjny dotykowy panel LCD o przekątnej 4,3'' w czytelny sposób wyświetla tryb pracy, parametry zasilacza UPS oraz pozwala na konfigurację ustawień urządzenia. Jednostki te są kompatybilne z generatorami i posiadają wbudowany bypass serwisowy (MBS), dzięki czemu idealnie nadają się do zastosowań telekomunikacyjnych, serwerowych, zastosowań przemysłowych i infrastruktury krytycznej.
Topologia
Zasilacz UPS gwarantuje zawsze stabilne i czyste napięcie, wolne od zakłóceń. Dzięki technologii On-Line z podwójną konwersją, urządzenia podłączone do UPS są maksymalnie chronione. W pierwszym etapie napięcie wejściowe AC jest przekształcane na prąd stały (DC), a następnie w drugim etapie prąd stały jest konwertowany z powrotem na prąd zmienny (AC) za pomocą falownika. Taki proces zapewnia, że podłączone obciążenie jest całkowicie odizolowane od wszelkich zakłóceń w sieci energetycznej, co skutkuje stałą, czystą mocą wyjściową oraz zerowym czasem przełączania na zasilanie bateryjne.
Wyświetlacz LCD
Wyświetlacz LCD 4,3", zaprojektowany specjalnie dla naszej serii zasilaczy awaryjnych UPS. Ten kolorowy, dotykowy panel oferuje intuicyjny dostęp do wszystkich kluczowych informacji i funkcji urządzenia. Dzięki czytelnym piktogramom łatwo sprawdzisz aktualny tryb pracy UPS, poziom naładowania baterii oraz obciążenie systemu. Wyświetlacz umożliwia również szybkie odczytanie alarmów i ostrzeżeń, zapewniając dodatkowe bezpieczeństwo i kontrolę.
Panel LCD umożliwia również monitorowanie parametrów pracy UPS, takich jak napięcie wejściowe i wyjściowe, częstotliwość oraz inne istotne dane. Dzięki intuicyjnemu interfejsowi, możesz zarządzać urządzeniem, dokonując niezbędnych ustawień i konfiguracji bezpośrednio z ekranu dotykowego.

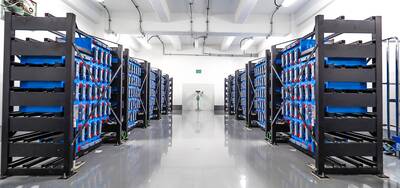

Zaawansowane rozwiązania akumulatorowe
Seria ORVALDI V10-60KL 3/3 oferuje elastyczność w liczbie podłączonych baterii, zapewniając dostosowanie do różnych potrzeb związanych z pracą baterii, oraz wyposażona jest w zaawansowane zarządzanie bateriami z super ładowarką 12A, zaprojektowaną z myślą o długoterminowej niezawodności i efektywności.
| V10KL 3/3 | 16~20 (192~240VDC) |
| V20-60KL 3/3 | 32~40 (384~480VDC) |
Funkcje kontroli i monitorowania sieciowego
Funkcje sterowania i monitorowania sieciowego
- Umożliwia kontrolowanie i monitorowanie wielu jednostek UPS za pomocą LAN i INTERNETU.
- Intuicyjny wykres analizy zasilania: statystyki zdarzeń, eksport wykresów danych historycznych.
- Dynamiczne wykresy danych UPS w czasie rzeczywistym (napięcie, częstotliwość, poziom obciążenia, poziom baterii).
- Bezpieczne wyłączenie systemu operacyjnego i ochrona przed utratą danych w przypadku awarii zasilania.
- Powiadomienia ostrzegawcze za pomocą sygnału dźwiękowego, programu nadawania, komunikatora mobilnego i e-maila.
- Zaprogramowane włączanie/wyłączanie UPS, testy baterii, programowalne sterowanie gniazdem i sterowanie sygnałem dźwiękowym.
- Ochrona hasłem i zarządzanie dostępem zdalnym.
- Obsługuje VMware ESX i ESXi.
- Wielojęzyczne wsparcie: angielski, niemiecki, francuski, hiszpański, włoski, portugalski, polski, czeski, rosyjski, ukraiński, turecki, chiński.
UPS jest wyposażony w porty USB i RS232, a także gniazdo karty SNMP, co umożliwia łatwe zarządzanie i zdalne monitorowanie z komputera, zwiększając bezpieczeństwo podłączonych urządzeń.
ViewPower |
ViewPower Pro |
SNMP Web Manager |
.png) |
 |
 |
| Oprogramowanie do inteligentnego zarządzania umożliwiające monitorowanie i sterowanie wieloma UPS przez LAN i Internet. | Zaawansowane oprogramowanie do zarządzania umożliwiające monitorowanie i sterowanie wieloma UPS przez LAN, Internet i kartę SNMP. | SNMP Web Manager to oprogramowanie do zarządzania kartą SNMP w sieci. Użytkownicy mogą wyszukiwać i obsługiwać wszystkie urządzenia SNMP w sieci LAN za pomocą tego interfejsu. Następnie użytkownik może kliknąć dwukrotnie na urządzenie, aby otworzyć stronę monitoringu serwera webowego. |
Tryb pracy równoległej
Wbudowana funkcjonalność do pracy równoległej, zapewniająca skalowalność i zwiększoną redundancję zasilania.
ECO Mode
Dostępny tryb ECO dla oszczędzania energii przy zachowaniu ochrony zasilania
DANE TECHNICZNE:
| Model | V10KL | V20KL | V30KL | V40KL | V60KL | ||
| Moc pozorna/moc czynna | 10KVA / 10KW | 20KVA / 20KW | 30KVA / 30KW | 40KVA / 40KW | 60KVA / 60KW | ||
| WEJŚCIE | |||||||
| Zakres napięcia | Dolna granica napięcia utraty zasilania | 110 VAC (Ph-N) ± 3% przy obciążeniu 50% 176 VAC (Ph-N) ± 3% przy obciążeniu 100% |
|||||
| Dolna granica napięcia przywracającego | Dolny próg napięcia dla utraty mocy + 10 V | ||||||
| Górna granice napięcia utraty zasilania | 300 VAC(LN) ± 3% przy obciążeniu 50% 276 VAC(LN) ± 3% przy obciążeniu 100% |
||||||
| Górna granica napięcia przyrwrcającego | Górny próg napięcia dla utraty mocy - 10 V | ||||||
| Zakres częstotliwości | 46Hz~54Hz przy systemie 50Hz 56Hz~64Hz przy systemie 60Hz |
||||||
| Fazy | 3 fazy z przewodem neutralnym | ||||||
| Współczynnik mocy | ≥ 0,99 przy obciążeniu 100% | ||||||
| WYJŚCIE | |||||||
| Faza | 3 fazy z przewodem neutralnym | ||||||
| Napięcie wyjściowe | 360/380/400/415VAC (faza-faza) | ||||||
| Regulacja napięcia (tryb AC) | ± 1% | ||||||
| Zakres częstotliwości (tryb synchronizowany) | 46Hz~54Hz przy systemie 50Hz 56Hz~64Hz przy systemie 60Hz |
||||||
| Częstotliwość (tryb baterii) | 50 Hz ± 0,1 Hz lub 60 Hz ± 0,1 Hz | ||||||
| Współczynnik szczytu | 3:1 maks. | ||||||
| Zniekształcenie harmoniczne | ≦ 2% przy 100% obciążeniu liniowym; ≦ 5% przy 100% obciążeniu nieliniowym | ||||||
| Czas transferu | Sieciowe ⇿ Bateria | 0 ms | |||||
| Inwerter ⇿ Bypass | 0 ms (gdy faza jest zablokowana, <4 ms od falownika do obejścia) | ||||||
| Inwerter ⇿ ECO | <10 ms | ||||||
| SPRAWNOŚĆ | |||||||
| Tryb liniowy | 95,5% | ||||||
| Tryb baterii | 94,5% | ||||||
| AKUMULATORY | |||||||
| Model L bez akumulatora | Typ | Zależy od zastosowania | |||||
| Liczba | 16-20 | ||||||
| Prąd ładowania | 1,0~12,0 A ±10% (regulowane) | 2,0~24,0 A ±10% (regulowane) | |||||
| Napięcie ładowania | +/- 13,65 V prądu stałego * N ± 1% (N = 16~20) | ||||||
| FIZYCZNE | |||||||
| Model L bez akumulatora | Wymiary Dł. x Szer. x Wys. (w mm) | 626x250x750 | 815x300x1000 | ||||
| Masa netto (kg) | 28/30 | 43/45 | 60/65 | 61/71 | 108/112 | ||
| ŚRODOWISKO | |||||||
| Temperatura pracy | 0 ~ 40°C (Żywotność baterii spada powyżej 25°C) | ||||||
| Wilgotność | <95% bez kondensacji | ||||||
| Wysokość operacyjna | <1000 metrów** | ||||||
| Poziom hałasu | mniej niż 55dB w odległości 1m |
mniej niż 58dB @ 1m |
mniej niż 65dB w odległości 1m |
mniej niż 70dB w odległości 1m |
|||
| ZARZĄDZANIE | |||||||
| Inteligentny RS232 lub USB | Oprogramowanie dla systemów Windows 2000/2003/XP/Vista/2008/7/8/10, Linux, Unix i MAC | ||||||
| Opcjonalny SNMP | Zarządzanie za pomocą menedżera SNMP lub przeglądarki internetowej | ||||||
***Specyfikacje mogą ulec zmianie bez powiadomienia
