seria: UPS On-line 3/3 fazowe
ORVALDI Power+
Model ORVALDI Power+ to nowoczesny zasilacz UPS, stworzony z myślą o niezawodnym i stabilnym zasilaniu w najbardziej wymagających miejscach. Jego modułowa budowa oraz zaawansowana technologia gwarantują nieprzerwane działanie i ochronę kluczowych systemów, w każdych warunkach.
Cechy produktu:
- UPS online z prawdziwą podwójną konwersją.
- Wysoki współczynnik mocy wyjściowej 1.0
- Szeroki zakres napięcia wejściowego (110-300 V AC).
- Przyjazny dla użytkownika wyświetlacz LCD
- Możliwość równoległej redundancji dla gwarantowanej mocy
- Kompatybilny z generatorami
- Przyjazny dla użytkownika wyświetlacz LCD
- Tryb ECO zapewniający oszczędność energii.
Lista zastosowań:
- Urządzenia przemysłowe
- Centra danych
- Sprzęt medyczny
- Systemy telekomunikacyjne
- Infrastruktura krytyczna
- Serwery o dużej mocy
DO POBRANIA:
Software - ViewPower
Instrukcja obsługi-
Product card - Zalecenia instalacyjne
SPRAWDZONA JAKOŚĆ:
ORVALDI, zgodnie z warunkami ubezpieczenia, wymieni, naprawi lub zrekompensuje produkty ORVALDI i/lub podłączone urządzenia w przypadku uszkodzenia w wyniku przepięcia elektrycznego. Maksymalna łączna kwota rekompensaty wynosi 5000 euro (pięć tysięcy euro)
Topologia
Zasilacz UPS gwarantuje zawsze stabilne i czyste napięcie, wolne od zakłóceń. Dzięki technologii On-Line z podwójną konwersją, urządzenia podłączone do UPS są maksymalnie chronione. W pierwszym etapie napięcie wejściowe AC jest przekształcane na prąd stały (DC), a następnie w drugim etapie prąd stały jest konwertowany z powrotem na prąd zmienny (AC) za pomocą falownika. Taki proces zapewnia, że podłączone obciążenie jest całkowicie odizolowane od wszelkich zakłóceń w sieci energetycznej, co skutkuje stałą, czystą mocą wyjściową oraz zerowym czasem przełączania na zasilanie bateryjne.
Konfiguracja akumulatorów

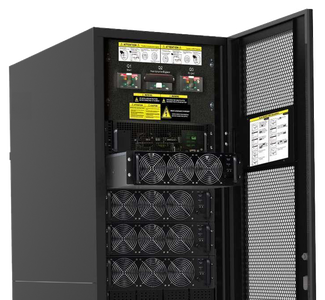

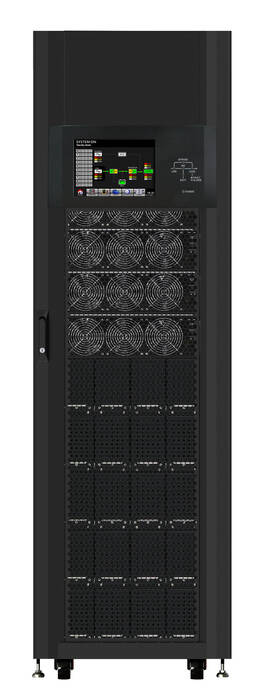

Model ORVALDI Power+ jest dostępny w dwóch opcjach obudowy: z wbudowanymi bateriami i z zewnętrznym wsparciem baterii. Wersja z wbudowanymi bateriami stanowi kompaktowe rozwiązanie, idealne do przestrzeni o ograniczonej przestrzeni, oferując szybkie i łatwe wdrożenie. Z drugiej strony, wersja z zewnętrznymi bateriami pozwala na elastyczne dostosowanie czasu podtrzymania do konkretnych potrzeb użytkownika, co czyni ją doskonałym wyborem dla bardziej wymagających zastosowań.
.jpg)

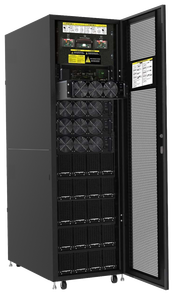

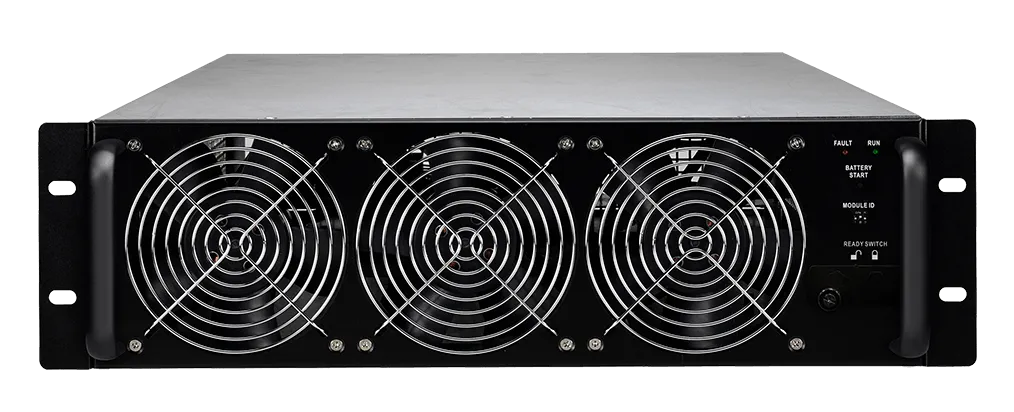

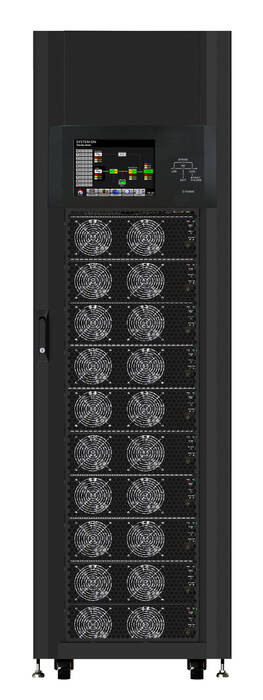

Modularność
ORVALDI Power+ wyróżnia się modułową konstrukcją, która umożliwia łatwe skalowanie systemu, aby sprostać rosnącym wymaganiom w zakresie zasilania. Moduły mocy mogą być dodawane lub wymieniane w trybie hot-swap, co pozwala na serwisowanie systemu bez konieczności jego wyłączania. Taka elastyczność minimalizuje przestoje i gwarantuje nieprzerwaną pracę nawet w trakcie konserwacji lub rozbudowy systemu.
.
|
 |
 |

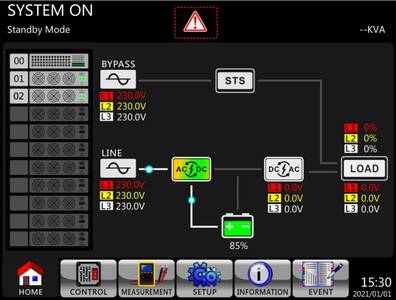

Wyświetlacz LCD 10-calowy
Duży, 10-calowy ekran LCD oferuje przejrzysty i intuicyjny interfejs użytkownika, który dzięki wysokiej rozdzielczości umożliwia łatwe monitorowanie kluczowych parametrów, takich jak napięcie, prąd, stan naładowania baterii oraz aktualny tryb pracy. Dodatkowo dotykowy interfejs zapewnia szybki dostęp do ustawień i funkcji systemu, co sprawia, że codzienna obsługa i zarządzanie zasilaczem jest wygodne i efektywne.
Szczegółowy system alarmów I powiadomień
Model ORVALDI Power+ posiada zaawansowany system alarmów i rejestracji zdarzeń, który monitoruje i zapisuje wszystkie kluczowe parametry pracy urządzenia. Dzięki temu system natychmiast wykrywa i sygnalizuje wszelkie nieprawidłowości, umożliwiając szybką reakcję oraz minimalizując ryzyko awarii. Dodatkowo, historia zdarzeń może przechowywać do 500 wpisów, co ułatwia szczegółową analizę systemu i wspiera sprawne diagnozowanie problemów.
 |
 |

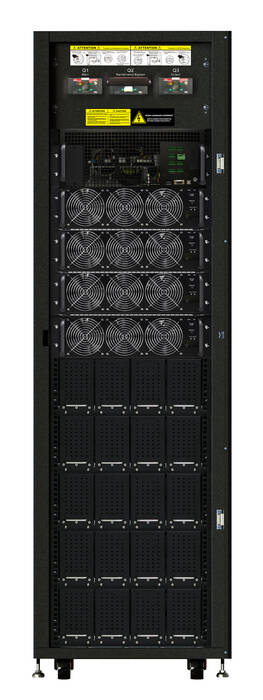

Inne zalety
-Front.jpg)
- Adaptacyjny system chłodzenia: Innowacyjny system chłodzenia dostosowuje swoje działanie do obciążenia, zmniejszając zużycie energii i wydłużając żywotność komponentów.
- Szeroki zakres napięcia wejściowego: UPS jest zaprojektowany do pracy w szerokim zakresie napięcia wejściowego, co zwiększa jego niezawodność w niestabilnych warunkach zasilania.
- Wysoka odporność na zakłócenia EMI/RFI: UPS oferuje wyjątkową ochronę przed zakłóceniami elektromagnetycznymi i radiowymi (EMI/RFI), co jest szczególnie ważne w środowiskach o wysokim poziomie zakłóceń.
- Kompleksowe opcje komunikacji: UPS wyposażony jest w wiele interfejsów komunikacyjnych (USB, RS-232, SNMP), co pozwala na zdalne monitorowanie i zarządzanie zasilaniem z dowolnej lokalizacji.
- Automatyczna synchronizacja z generatorem: UPS posiada funkcję automatycznej synchronizacji z generatorami, zapewniając ciągłe zasilanie nawet w sytuacjach awaryjnych, gdy główna sieć zasilająca zawiedzie.
- Szybka obsługa i konserwacja: Dzięki modułowej budowie, poszczególne komponenty mogą być łatwo wymieniane, co znacznie skraca czas serwisowy i minimalizuje przestoje.
- Modularność i redundancja: UPS oferuje funkcje modularności i redundancji, zapewniając większą elastyczność i niezawodność w krytycznych aplikacjach.
- EPO - Wyłączenie zasilania w sytuacji awaryjnej: UPS zawiera funkcję Wyłączenia Zasilania w Sytuacji Awaryjnej (EPO), umożliwiającą szybkie wyłączenie zasilania w przypadku nagłej potrzeby.
Funkcje kontroli i monitorowania sieciowego
Funkcje sterowania i monitorowania sieciowego
- Umożliwia kontrolowanie i monitorowanie wielu jednostek UPS za pomocą LAN i INTERNETU.
- Intuicyjny wykres analizy zasilania: statystyki zdarzeń, eksport wykresów danych historycznych.
- Dynamiczne wykresy danych UPS w czasie rzeczywistym (napięcie, częstotliwość, poziom obciążenia, poziom baterii).
- Bezpieczne wyłączenie systemu operacyjnego i ochrona przed utratą danych w przypadku awarii zasilania.
- Powiadomienia ostrzegawcze za pomocą sygnału dźwiękowego, programu nadawania, komunikatora mobilnego i e-maila.
- Zaprogramowane włączanie/wyłączanie UPS, testy baterii, programowalne sterowanie gniazdem i sterowanie sygnałem dźwiękowym.
- Ochrona hasłem i zarządzanie dostępem zdalnym.
- Obsługuje VMware ESX i ESXi.
- Wielojęzyczne wsparcie: angielski, niemiecki, francuski, hiszpański, włoski, portugalski, polski, czeski, rosyjski, ukraiński, turecki, chiński.
UPS jest wyposażony w porty USB i RS232, a także gniazdo karty SNMP, co umożliwia łatwe zarządzanie i zdalne monitorowanie z komputera, zwiększając bezpieczeństwo podłączonych urządzeń.
ViewPower |
ViewPower Pro |
SNMP Web Manager |
.png) |
 |
 |
| Oprogramowanie do inteligentnego zarządzania umożliwiające monitorowanie i sterowanie wieloma UPS przez LAN i Internet. | Zaawansowane oprogramowanie do zarządzania umożliwiające monitorowanie i sterowanie wieloma UPS przez LAN, Internet i kartę SNMP. | SNMP Web Manager to oprogramowanie do zarządzania kartą SNMP w sieci. Użytkownicy mogą wyszukiwać i obsługiwać wszystkie urządzenia SNMP w sieci LAN za pomocą tego interfejsu. Następnie użytkownik może kliknąć dwukrotnie na urządzenie, aby otworzyć stronę monitoringu serwera webowego. |
Wydajny tryb ECO Mode
Tryb ECO w ORVALDI Power+ umożliwia oszczędność energii, zasilając odbiorniki bezpośrednio z bypassu, gdy parametry sieci są stabilne i mieszczą się w dopuszczalnych granicach. Dzięki temu rozwiązaniu można znacząco zmniejszyć koszty operacyjne. Funkcja ta nie tylko gwarantuje niezawodne zasilanie, ale także zwiększa efektywność energetyczną, prowadząc do mniejszego zużycia energii i obniżenia wydatków na eksploatację
DANE TECHNICZNE:
| Model | 30U-90kW | 30U-120kW |
| FAZA | trójfazowe wejście / trójfazowe wyjście | |
| POJEMNOŚĆ | 90kW | 120kW |
| POJEMNOŚĆ JEDNEGO MODUŁU MOCY | 30 kVA/30 kW | |
| MAKS. LICZBA MODUŁÓW MOCY | 3 | 4 |
| MAKS. LICZBA ZESTAWÓW AKUMULATORÓW** | 3 | - |
| WEJŚCIE | ||
| Napięcie nominalne | 3 x 380/400/415VAC (3 fazy+N) | |
| Napięcie wejściowe | 208-304 VAC (3-fazowe) przy obciążeniu 70%; | |
| 305-478 VAC (3-fazowy) przy obciążeniu 100% | ||
| Częstotliwość wejściowa | 46~54 Hz lub 56~64 Hz | |
| Współczynnik mocy | >0,99 przy obciążeniu 100%, >0,98 przy obciążeniu 50% | |
| WYJŚCIE | ||
| Napięcie wyjściowe | 3 x 380/400/415VAC (3 fazy+N) | |
| Częstotliwość wyjściowa (tryb bateryjny) | 50 Hz ± 0,1 Hz lub 60 Hz ± 0,1 Hz | |
| Częstotliwość wyjściowa (tryb synchroniczny) | 46~54 Hz lub 56~64 Hz | |
| Przeciążenie | 1 godzina dla 110%, 10 minut dla 125%, 1 minuta dla 150%, 200 ms dla > 150% | |
| Zniekształcenie harmoniczne | ≦ 2% THD (przy obciążeniu liniowym); ≦ 4% THD (przy obciążeniu nieliniowym) | |
| Czas transferu | Zero | |
| Kształt napięcia wyjściowego (tryb baterii) | Czysta sinusoida | |
| EFEKTYWNOŚĆ | do 94,5% | |
| BATERIA | ||
| Typ baterii | Wbudowana bateria | Bateria zewnętrzna |
| Ilość | 32/36/40 szt. (Regulowane) | |
| Prąd ładowania (maks.) | 8A | |
| Napięcie ładowania | ±13,65 V x N (N = 16~20) | |
| Wyświetlacz LCD | Status UPS, poziom obciążenia, poziom naładowania baterii, napięcie wejściowe/wyjściowe, licznik czasu rozładowania i status błędu | |
| ALARMY | ||
| Tryb baterii | Sygnał co 4 sekundy | |
| Niski poziom naładowania baterii | Sygnał co sekundę | |
| Przeciążać | Dwa sygnały na sekundę | |
| Błąd | Alarm ciągły | |
| DANE FIZYCZNE | ||
| Wymiary [mm] | 1100x600x1475 | 1100x600x1475 |
| Waga [kg] | 675 | 333 |
| ŚRODOWISKO | ||
| Wilgotność | < 95% (bez kondensacji), 0-40 °C | |
| Poziom hałasu | mniej niż 60dB w odległości 1 metra | mniej niż 70dB w odległości 1 metra |
| ZARZĄDZANIE | ||
| USB/RS232 | Windows 2000/2003/XP/Vista/2008, Windows 7/8/10, Linux, Unix i MAC | |
* When the temperature exceeds 30 ℃, the output power factor will be reduced to 0.9 at 31 ℃ ~ 35 ℃ and 0.8 at 36 ℃ ~ 40 ℃.
** One battery module contains 10 pcs of 12/9 Ah batteries in one tray (a complete battery set includes 4 modules).
Product specifications are subject to change without notice.
